조절기 | Controller

금형온도조절기
온수용온도조절기
오일용온도조절기

금형온도조절기

Feature

  • 생산제품의 웰드라인과 수축현상을 제거하여 줍니다.
  • 생산제품의 표면상태가 좋아집니다.
  • 양질의 제품을 연속적으로 생산할 수 있습니다.
  • PID 온도제어 시스템을 채택하여 정확한 온도를 유지하여 줍니다.
  • 조작이 간편하고 보수점검이 용이합니다.

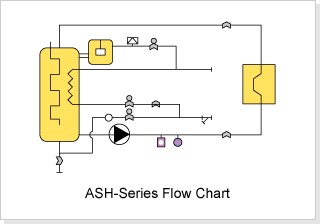

ASH-Series Flow Chart

이미지 확대
금형온도조절기금형온도조절기금형온도조절기금형온도조절기

ASH-Plus / ASO-Plus / ASHO-ⓘPlus

  • 최고사용온도 : 물 140℃, 오일 150~200℃
  • PID 제어에 의한 정말한 온도 조절 (오차 ±0.5℃)
  • 무접점 릴레이(SSR) 채용(특별장치)
  • 낮은 밀도의 밴드 히터를 사용하여 히터 수명 연장
  • 간접냉각방식으로 정밀한 온도 유지
  • 매체 자동공급 및 보충장치 (ASH-ⓘPLUS)
  • 자동 수위 조절
  • 물공급부 고성능 정수장치 (ASH-ⓘPLUS)
  • 펌프모터 역회전 방지장치 (특별장치)

ASC / ASH / ASO

  • 최고사용온도 : 물 90~140℃, 오일 150~200℃
  • PID 제어에 의한 정말한 온도 조절 (오차 ±0.5℃)
  • 낮은 밀도의 밴드 히터를 사용하여 히터 수명 연장
  • 간접냉각방식으로 정밀한 온도 유지
  • 매체 자동공급 및 보충장치 (ASH-ⓘPLUS)
  • 자동 수위 조절

Standard Specification

휴대폰 전용 2-Zon (물 140℃, 오일 150℃)
Model ASH-30-D ASO-30-D
사용매체 청수 열매체유
펌프 전동기 kw 0.33×2 0.33×2
최고토출량 ℓ/min 30×2 28×2
최고토출압력 kg/㎠ 5 3.5
히터용량 kw 4×2 3.5×2
냉각방식 간접냉각
배관연결부 냉각수입구 mm Ø10
냉각수출구 inch 3/8
매체출구 inch 2-3/8×2 2-3/8×2
매체회수구 inch 2-3/8×2 2-3/8×2
기계크기 W×L×H mm 430×790×510 (480×600×575) 430×790×510 (480×600×575)
전원 AC. 3PH 220/380V 50/60Hz
ASC-Series (물 90℃)
Model ASC-30 ASC-40 ASC-60 ASC-80 ASC-150
사용매체 청수
펌프 전동기 kw 0.33 0.45 0.75 0.55 0.75
최고토출량 ℓ/min 30 45 60 80 140
최고토출압력 kg/㎠ 3 3.5 4. 3 3
히터용량 kw 3.5 5 8 10 12
냉각방식 간접냉각
배관연결부 냉각수입구 mm Ø10 Ø12
냉각수출구 inch Ø10 Ø12
매체출구 inch 2~Ø10 4~Ø10 4~Ø12 6~Ø12 8~Ø12
매체회수구 inch 2~Ø10 4~Ø10 4~Ø12 6~Ø12 8~Ø12
기계크기 W×L×H mm 215×790×510 300×800×650
전원 AC. 3PH 220/380V 50/60Hz
ASH/ASH-ⓘPLUS Series (물 140℃)
Model ASH-30 ASH-40 ASH-60 ASH-80 ASH-150
사용매체 청수
펌프 전동기 kw 0.33 0.45 0.75 0.55 0.75
최고토출량 ℓ/min 30 45 60 80 140
최고토출압력 kg/㎠ 5 5.5 6 5 5
히터용량 kw 4 6 9 12 14
냉각방식 간접냉각
배관연결부 냉각수입구 mm Ø10
냉각수출구 inch Ø8
매체출구 inch 2-3/8 4-3/8 4-1/2 6-1/2 8-1/2
매체회수구 inch 2-3/8 4-3/8 4-1/2 6-1/2 8-1/2
기계크기 W×L×H mm 215×790×510 (240×600×575) 300×800×650
전원 AC. 3PH 220/380V 50/60Hz
ASO/ASD-ⓘPLUS Series (오일 150℃)
Model ASH-30 ASH-40 ASH-60 ASH-80 ASH-150
사용매체 열매체유
펌프 전동기 kw 0.33 0.45 0.75 0.34 0.75
최고토출량 ℓ/min 28 40 54 80 100
최고토출압력 kg/㎠ 3 3.5 4 3 3.4
히터용량 kw 3.5 5 8 10 12
냉각방식 간접냉각
배관연결부 냉각수입구 mm Ø10 Ø12
냉각수출구 inch 3/8 Ø12
매체출구 inch 2-3/8 4-3/8 4-1/2 6-1/2 8-1/2
매체회수구 inch 2-3/8 4-3/8 4-1/2 6-1/2 8-1/2
기계크기 W×L×H mm 215×790×510 (240×600×575) 300×800×650
전원 AC. 3PH 220/380V 50/60Hz
ASOH-ⓘPLUS Series (오일 200℃)
Model ASOH-60ⓘPLUS ASOH-160ⓘPLUS
사용매체 열매체유
펌프 전동기 kw 0.55 1.5
최고토출량 ℓ/min 60 160
최고토출압력 kg/㎠ 3.5 3.8
히터용량 kw 5 15
냉각방식 간접냉각
배관연결부 냉각수입구 mm Ø10 Ø25
냉각수출구 inch 3/8 1
매체출구 inch 2-3/8 1-1¼
매체회수구 inch 2-3/8 1-1¼
기계크기 W×L×H mm 300×800×650 300×800×650
전원 AC. 3PH 220/380V 50/60Hz
