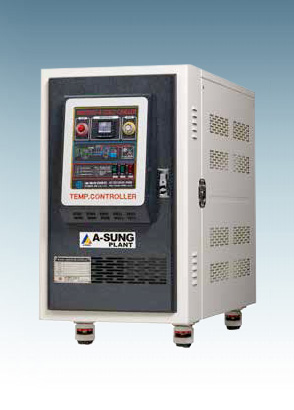

Oil Temperature Controller오일용온도조절기

Feature
  • 기능에 의한 비례 제어 방식의 (P.I.D) 정확한 온도 콘트롤 시스템입니다.
  • 이상부위 표시 기능 및 경보 시스템이 부착되어 있습니다.
이미지 확대
금형온도조절기

계통도

계통도

Standard Specification
오일용 표준사양 (200℃용)
구분 ASO-20LH ASO-40LH ASO-60LH ASO-80LH ASO-100LH
매체 열매체유 (K-2120#)
펌프
60/50Hz		 용량 kW(HP) 0.33(0.45) 0.75(1) 1.1(1.5) 1.5(2) 1.5(2)
최대양정 m 30
최대유량 ℓ/min 20 40 60 80 100
온도제어 PID 제어
히터용량 kW 4 12 17 22 28
냉각방식 간접냉각
배관경 매체 관경 20A 25A 25A 32A 32A
냉각수 관경 15A 15A 15A 15A 15A
전원 전압 AC 3PH 220V, 380V±10%×60Hz/50Hz
경보장치 과열방지기 / 매체부족 / 펌프과부하 / 히터단락 / 역상
외형치수 L×W×H mm 745×400×600 745×400×600 750×500×770 1500×500×1700 1500×500×1700
총소비전력 kW 4.33 12.75 18.1 23.5 29.5
오일용 표준사양 (300℃용)
구분 ASO-30LHH ASO-60LHH ASO-100LHH ASO-150LHH
매체 열매체유 (K-2120#)
펌프
60/50Hz		 용량 kW(HP) 1.1(1.5) 2.2(3) 3(4) 4(5)
최대양정 m 30
최대유량 ℓ/min 30 60 100 150
온도제어 PID 제어
히터용량 kW 13 25 42 63
냉각방식 간접냉각
배관경 매체 관경 20A 25A 32A 32A
냉각수 관경 15A 15A 15A 15A
전원 전압 AC 3PH 220V, 380V, 440V±10%×60Hz/50Hz
경보장치 과열방지기 / 매체부족 / 펌프과부하 / 히터단락 / 역상
외형치수 L×W×H mm 825×430×780 750×450×770 1000×800×1200 1500×800×1700
총소비전력 kW 14.1 27.2 45 67
  • 본 제품은 기술개발에 따라 예고없이 변경될 수 있습니다.
  • 상기 제품외에 특수 사양에 의한 제품도 주문 생산합니다.
