Water Temperature Controller온수용온도조절기

Feature
  • 기능에 의한 비례 제어 방식의 (P.I.D) 정확한 온도 콘트롤 시스템입니다.
  • 이상부위 표시 기능 및 경보 시스템이 부착되어 있습니다.
  • 고정밀도의 온도 조절 제어가 가능합니다.(편차 △T±0.5℃~0.8℃)
  • 콤팩트한 사이즈에 비해 풍부한 토출량 및 토출압력을 제공합니다.
이미지 확대

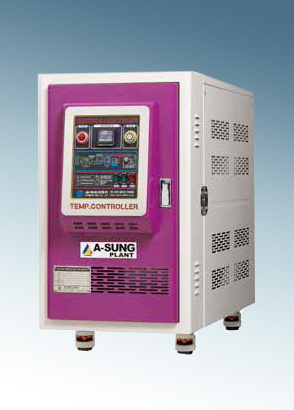

금형온도조절기

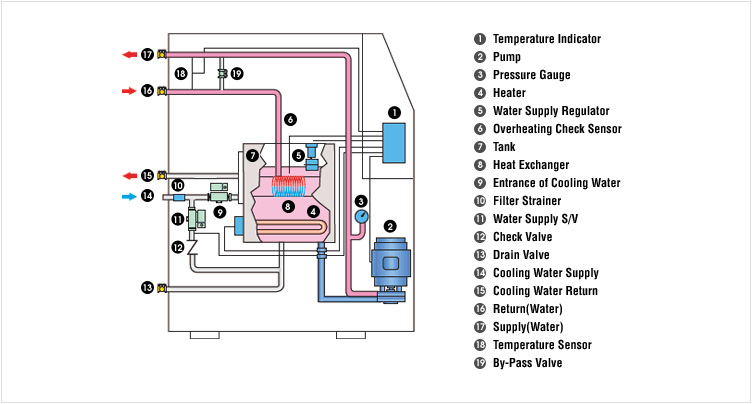

계통도

계통도

Standard Specification
온수용 표준사양 (90℃용)
구분 AS-10LW AS-20LW AS-40LW AS-60LW AS-80LW AS-100LW
매체 청수
펌프
60/50Hz		 용량 kW(HP) 0.25(1/3) 0.37(1/2) 0.55(0.75) 0.75(1) 1.25(1.67) 1.25(1.67)
최대양정 m 30
최대유량 ℓ/min 10 20 40 60 80 100
온도제어 PID 제어
히터용량 kW 2 3 5 8 10 13
냉각방식 간접냉각
배관경 매체 관경 15A 20A 25A 25A 32A 32A
냉각수 관경 6A 15A 15A 15A 15A 15A
전원 전압 AC 3PH 220V, 380V±10%×60Hz/50Hz
경보장치 과열방지기 / 매체부족 / 펌프과부하 / 히터단락 / 역상
외형치수 L×W×H mm 500×350×500 570×400×700 670×420×570 700×400×700 800×500×750 800×500×750
총소비전력 kW 2.25 3.37 5.55 8.75 11.25 14.25
온수용 표준사양 (140℃용)
구분 AS-20LW/20LO AS-40LW/40LO AS-60LW/60LO AS-80LW/80LO AS-100LW/100LO
매체 Water & Oil
펌프
60/50Hz		 용량 kW(HP) 0.33(0.45) 0.75(1) 1.1(1.5) 1.5(2) 1.5(2)
최대양정 m 30
최대유량 ℓ/min 20 40 60 80 100
온도제어 PID 제어
히터용량 kW 4 8 12 16 20
냉각방식 간접냉각
배관경 매체 관경 20A 25A 25A 32A 32A
냉각수 관경 15A 15A 15A 15A 15A
전원 전압 AC 3PH 220V, 380V±10%×60Hz/50Hz
경보장치 과열방지기 / 매체부족 / 펌프과부하 / 히터단락 / 역상
외형치수 L×W×H mm 570×400×700 570×400×700 700×400×700 800×500×750 800×500×750
총소비전력 kW 4.33 8.75 13.1 17.5 21.5
  • 본 제품은 기술개발에 따라 예고없이 변경될 수 있습니다.
  • 상기 제품외에 특수 사양에 의한 제품도 주문 생산합니다.
