Water Cooled Type Chiller Series수냉식자동냉각기

Feature
  • 수냉식의 장점을 최대한 발휘하는 정밀 설계를 실현했습니다.
  • 소음이 적어 쾌적한 작업환경에서 최대의 효과를 얻을 수 있습니다.
  • 공냉식에 비해 약10% 이상의 냉각효능을 발휘합니다(냉각수가 양호할 때).
  • 수냉식 타입에 적합한 각종 보호장치 및 안전장치를 설치하여 동파 및 압축기의 과열 등을 사전에 자동 점검하는 자기진단으로 안전 작동에 만전을 기하였습니다.
  • 보수 점검이 용이한 구조로 제작되어 운전상태를 쉽게 알 수 있습니다.
이미지 확대
수냉식자동냉각기수냉식자동냉각기

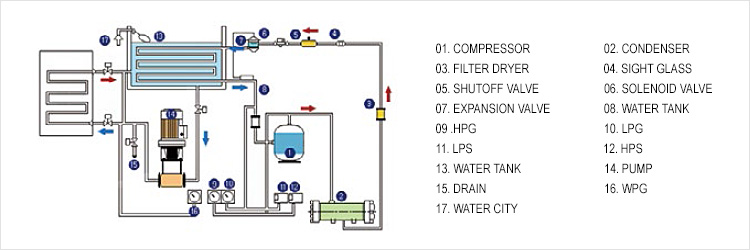

계통도

계통도

Standard Specification
구분 압축기용량
HP (kw)		 순환펌프용량
(kw)		 냉각능력
(kcal/hr)		 외형치수
L×W×H(mm)		 중량
(kg)		 연결배관
(mm)
AC-3W 3 (2.2) 0.4 8100 750×300×1000 300 25
AC-5W 5 (3.75) 0.75 13500 750×350×1100 400 25
AC-7.5W 7.5 (5.5) 1.5 20250 900×450×1250 660 32
AC-10W 10 (7.5) 1.5 27000 1050×750×1350 910 40
AC-15W 15 (11.25) 1.5 40500 1050×750×1350 1000 40
AC-20W 20 (15) 1.5 54000 1500×900×1400 1400 65
AC-30W 30 (22) 3 81000 1500×900×1600 1600 100
AC-40W 40 (30) 3 108000 1500×900×1600 1700 128
  • 본 제품의 사양은 품질개선으로 변경될 수 있습니다.
